新品發布 | MS51224：雙通道同步采樣SAR ADC，重塑高精度運動控制

在現代工業自動化和運動控制系統中，編碼器如同設備的“眼睛”，精準捕捉著機械運動的位置、速度和方向。無論是數控機床的精密加工，還是工業機器人的流暢動作，都離不開編碼器提供的精準反饋。

?

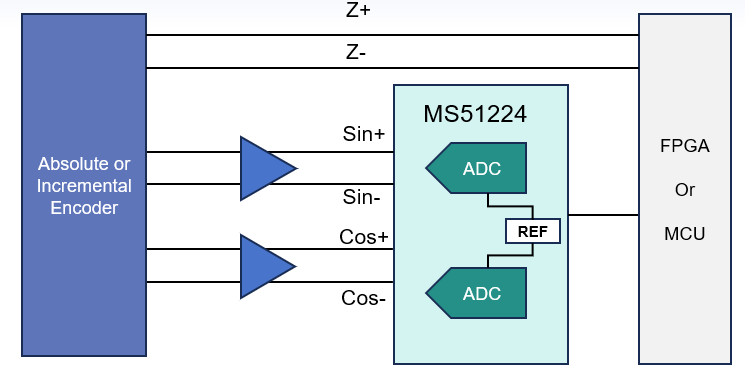

(圖示：正余弦編碼器輸出連接MS51224 ADC)

?

核心優勢：精度、速度與集成的三重飛躍

?

1、頂尖性能指標：

????- 16位分辨率，3MSPS采樣率：在333ns超低延遲下實現無失碼轉換，確保實時系統響應性。 ?

- 動態性能卓越：89.5dB SNR（信噪比）與-109dB THD（總諧波失真），1MSPS采樣率下仍保持89.4dB SINAD，完美捕獲高頻微弱信號。

?

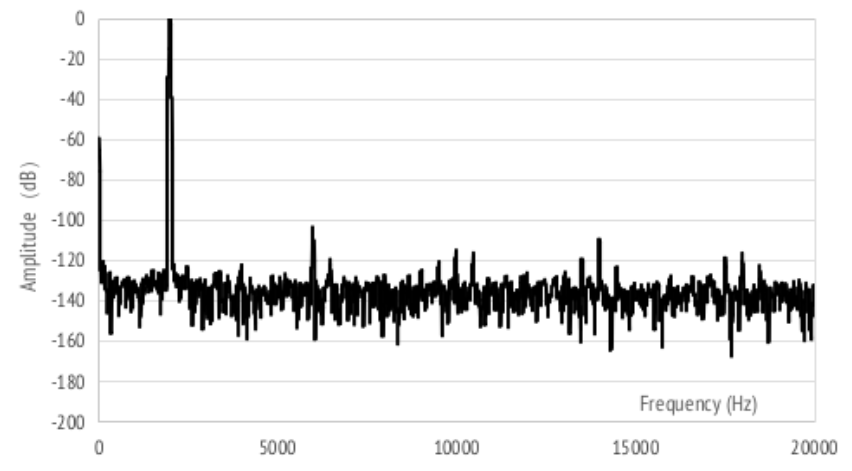

（圖示：MS51224 FFT實測數據）

?

?

?

- 精度保障：±1.2LSB INL （積分非線性誤差）和±0.4LSB DNL典型值，確保直流與交流場景下的測量一致性。

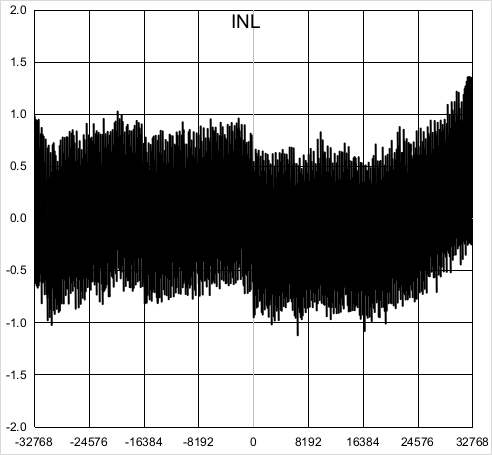

（圖示：MS51224 INL實測數據）

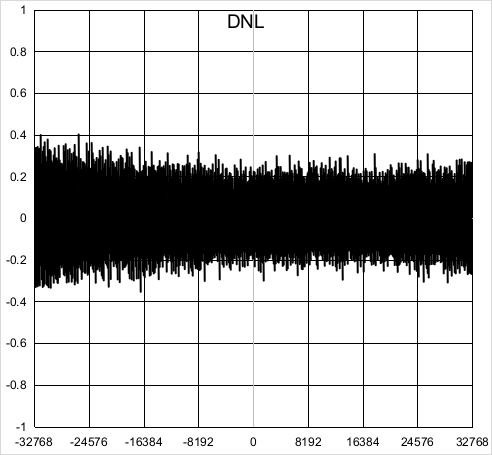

（圖示：MS51224 DNL實測數據）

?

2、雙通道同步采樣

????支持兩路全差分信號同時采集，消除通道間時序偏差，為電機編碼器、多相電源監測、I/Q解調等應用提供相位精準的數據。

3、 高度集成，簡化設計 ?

????- 內置基準電壓與緩沖器：集成2.5V內部基準及REFby2共模緩沖，省去外部元件，降低噪聲并節省PCB空間。 ?

????- 數據平均功能：通過硬件級信號平滑技術，顯著提升高噪聲環境下的交流性能。

4、靈活接口選項： ?

- 增強型SPI：支持寬讀取周期（適合MCU低速讀?。┡c時鐘重計時（適用于數字隔離器長距離傳輸）。 ?

- ?DDR（雙倍數據率）模式：優化FPGA數據采集效率，提升吞吐能力。 ?

- ?寬電壓兼容性：數字供電電壓范圍1.65V–5.5V，輕松適配3.3V/1.8V等主流邏輯電平。

?

應用場景：

- 工業控制：光學編碼器（增量/絕對式）、機器人關節位置傳感 ?

- 醫療影像：超聲聲納接收器、CT/MRI掃描儀信號鏈 ?

- 通信與能源：光纖放大器（EDFA）增益控制、電能質量分析、數字電源環路 ?

- 測試測量：阻抗分析儀、多通道同步采集系統(DAQ)
