新品發布 | MS35779：瑞盟科技超靜音兩相步進電機驅動芯片家族重磅新品

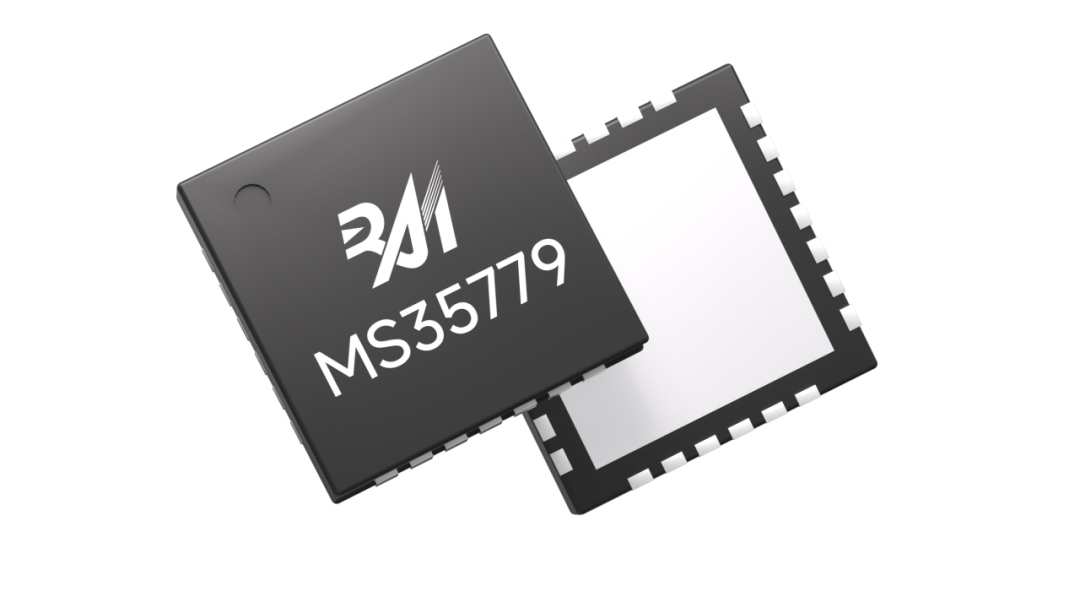

瑞盟科技超靜音兩相步進電機驅動芯片家族再添新成員——MS35779。這款高度集成的S/D接口驅動芯片內置功率 MOSFET，提供高達2A的持續工作電流，專為要求嚴苛的高性能運動控制應用而設計。

?

核心亮點

?

01性能升級

?相比MS35774/6，平均驅動電流提升0.6A - 0.8A，滿足更大功率電機需求；

? ?新增堵轉檢測功能，提升系統可靠性與安全性；

? ?延續家族超靜音特性，提供更優性能表現。

?

02智能驅動控制

?雙工作模式：快速模式（優化動態響應，適合高速應用）/靜音模式（降低噪音，提高效率）；

??高精度細分：STEP/DIR接口直接支持8,16,32,64細分;UART靈活配置（通過串口通信可遠程調整細分倍數、電流等關鍵參數，省去手動調節電位器，極大簡化批量生產和固件升級）。

?

03多重保護機制

集成堵轉檢測、欠壓保護、過流保護 (含對地/電源短路)及過溫保護 ，確保系統穩定可靠運行。

?

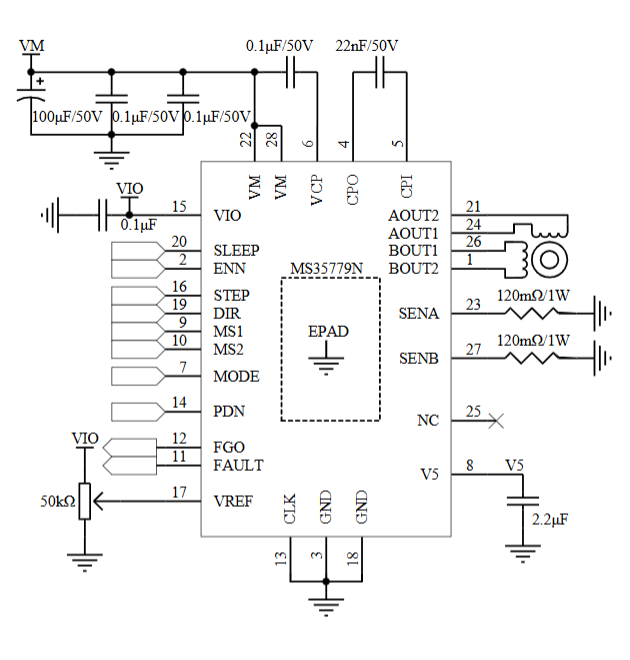

典型應用圖

?

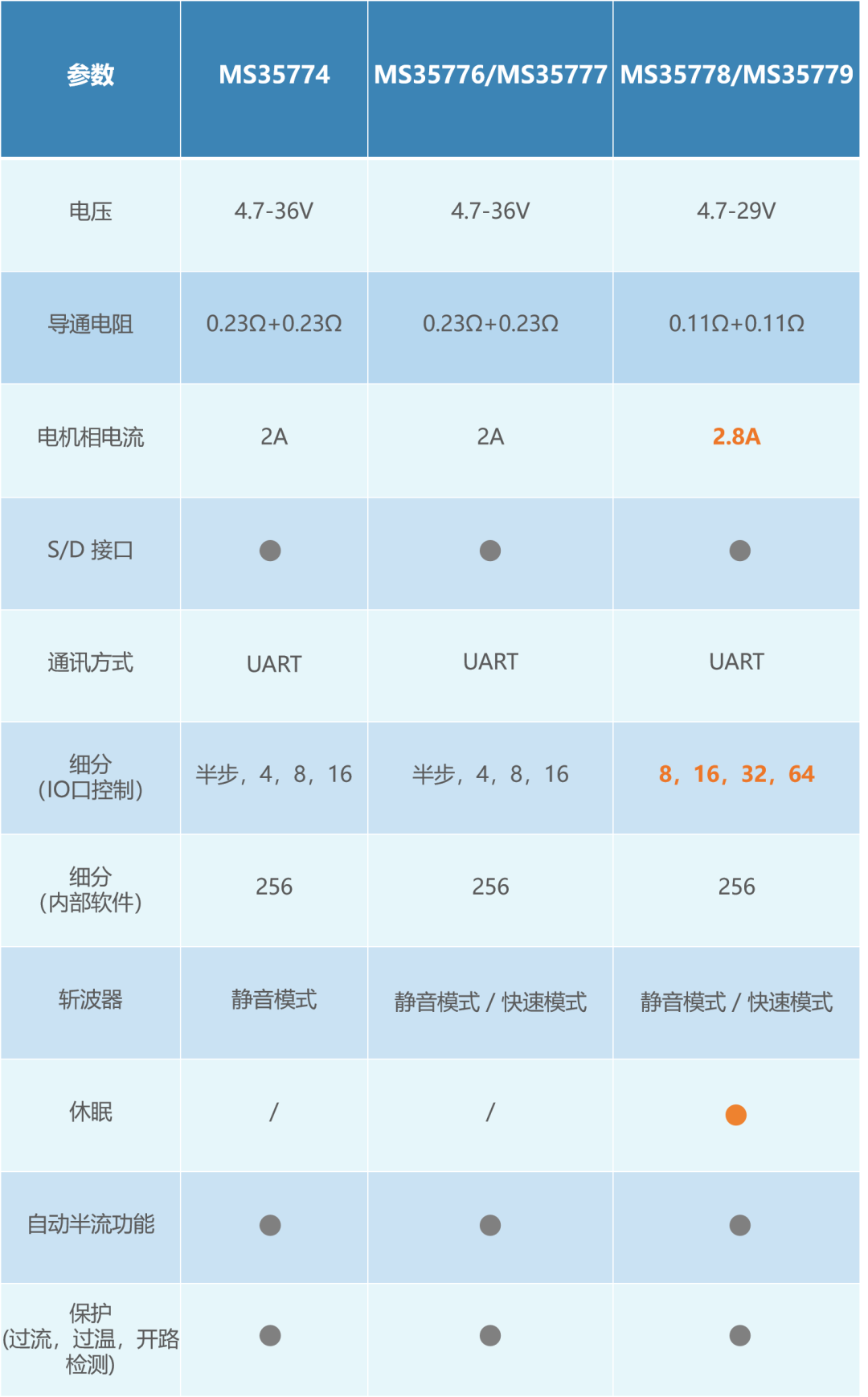

技術參數對比

備注：

1、以上參數實際情況請以規格書為準

2、個別型號封裝形式不同：MS35776（QFN28）MS35777（eHTSSOP28）；MS35778（eTSSOP28）MS35779（QFN28）

?

應用場景

MS35779高度集成了PWM控制器、電流檢測、保護電路等核心模塊，結合微步細分、動態電流控制、靜音斬波及堵轉檢測等先進技術，實現了步進電機的高精度、超靜音與高可靠性。

革新 3D 打印體驗：直擊傳統3D打印機噪音大、精度低、易丟步等痛點，顯著提升打印質量和用戶靜音體驗，是桌面級 FDM打印機和工業級設備提升性能的理想驅動方案。

賦能精密工業與醫療：其數字化控制和硬件集成顯著簡化了系統設計，減少外圍元件數量，降低PCB設計復雜度和整體成本，滿足了自動化設備、監控?cái)z像機、云臺、醫療設備等領域?qū)\(yùn)動控制的嚴苛需求。

?
